如何检查CVO-HA Azure中的网络LIF及其用途是什么？
适用场景
- Microsoft Azure
- NetApp Cloud Volume ONTAP (CVO-HA)
问题解答
- CVO-HA上的NIC/端口(LIF)及其使用情况如下：
| Azure门户 | CVO |
| 此选项 | e0a：管理LIF —用于集群/节点管理 |
| e0a：数据LIF —用于iSCSI/NFS/CCIFS 访问 | |
| e0a：集群间IP —用于SnapMirror | |
| e0a：SVM管理IP -用于SnapCenter | |
| 1 | e0b：集群网络IP —用于节点间通信 |
| 2 | e0c：集群互连IP (HA IC) — 用于在两个节点之间镜像NVRAM |
| 节三 | e0d：Pageblob NIC IP (磁盘访问) -用于访问Blob存储 |
- 可以在BlueXP/Azure门户和命令行界面上查看这些NIC/LIF信息：

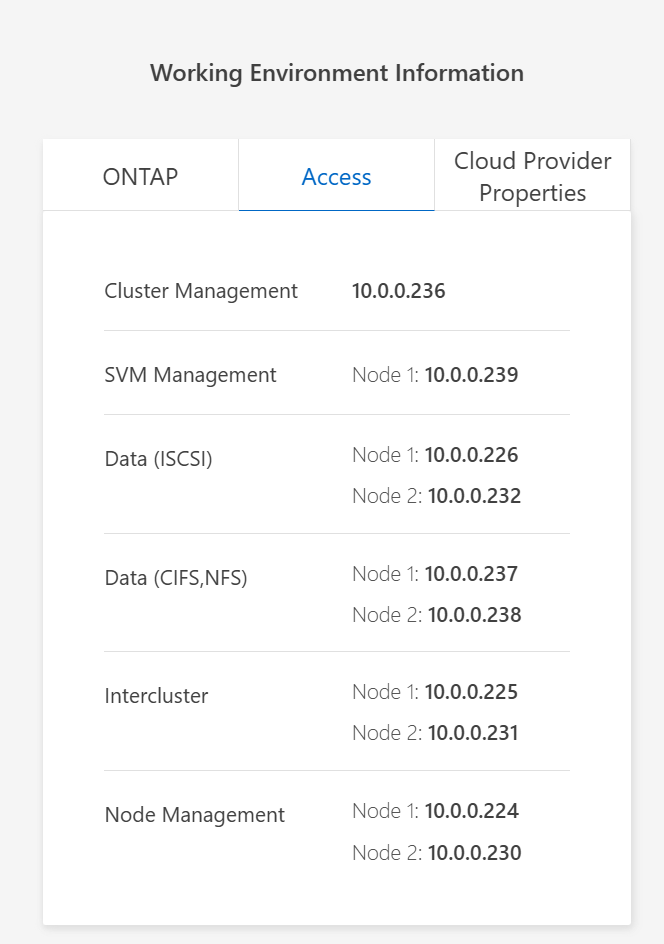

- BlueXP：双击CVO->查看其他信息->访问 (只能显示e0a的LIF)
- 示例：
- BlueXP：双击CVO->查看其他信息->访问 (只能显示e0a的LIF)
- 通过SSH CVO使用命令行界面：
- 示例：
::*> network interface show
Logical Status Network Current Current Is
Vserver Interface Admin/Oper Address/Mask Node Port Home
----------- ---------- ---------- ------------------ ------------- ------- ----
Cluster
azurecvoha-01_clus_1
up/up 172.16.1.12/24 azurecvoha-01 e0b true
azurecvoha-02_clus_2
up/up 172.16.1.11/24 azurecvoha-02 e0b true
azurecvoha
azurecvoha-01_mgmt1
up/up 172.16.1.18/24 azurecvoha-01 e0a true
azurecvoha-02_mgmt1
up/up 172.16.1.15/24 azurecvoha-02 e0a true
cluster-mgmt up/up 172.16.1.5/24 azurecvoha-01 e0a true
inter_1 up/up 172.16.1.19/24 azurecvoha-01 e0a true
inter_2 up/up 172.16.1.16/24 azurecvoha-02 e0a true
svm_azurecvoha
data_1 up/up 172.16.1.6/24 azurecvoha-01 e0a true
data_2 up/up 172.16.1.7/24 azurecvoha-02 e0a true
iscsi_1 up/up 172.16.1.20/24 azurecvoha-01 e0a true
iscsi_2 up/up 172.16.1.17/24 azurecvoha-02 e0a true
svm_azurecvoha_mgmt_lif
up/up 172.16.1.8/24 azurecvoha-01 e0a true
12 entries were displayed.
::*> system ha interconnect config show
Node: azurecvoha-01
Interconnect Type: iWARP
Local System ID: 2886730002
Partner System ID: 2886729999
Connection Initiator: local
Interface: external
Port IP Address Flags
---- ----------------- -----------
e0c 172.16.1.13 0x0
Node: azurecvoha-02
Interconnect Type: iWARP
Local System ID: 2886729999
Partner System ID: 2886730002
Connection Initiator: partner
Interface: external
Port IP Address Flags
---- ----------------- -----------
e0c 172.16.1.21 0x0
- Azure门户：
- 示例：
